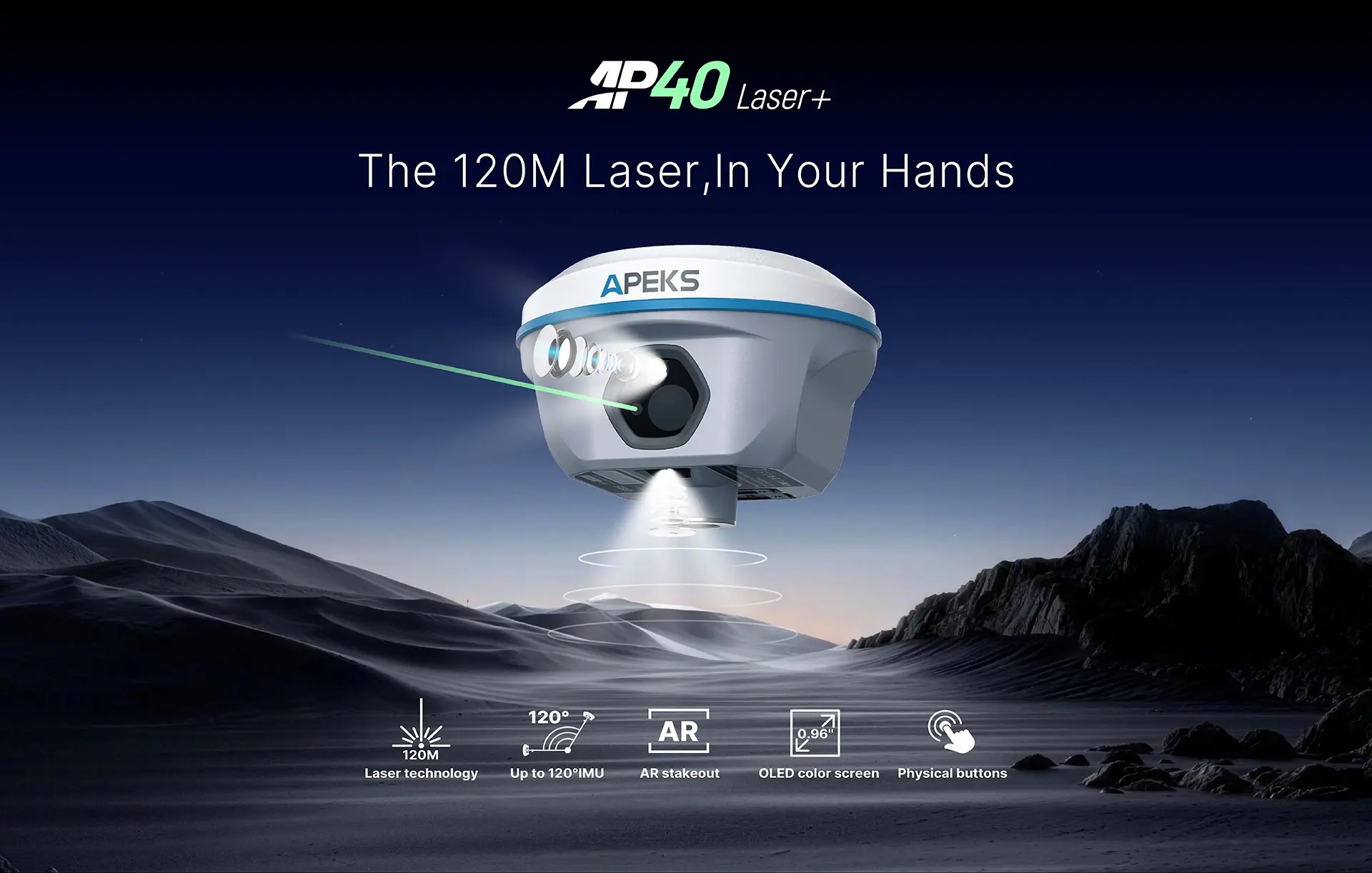

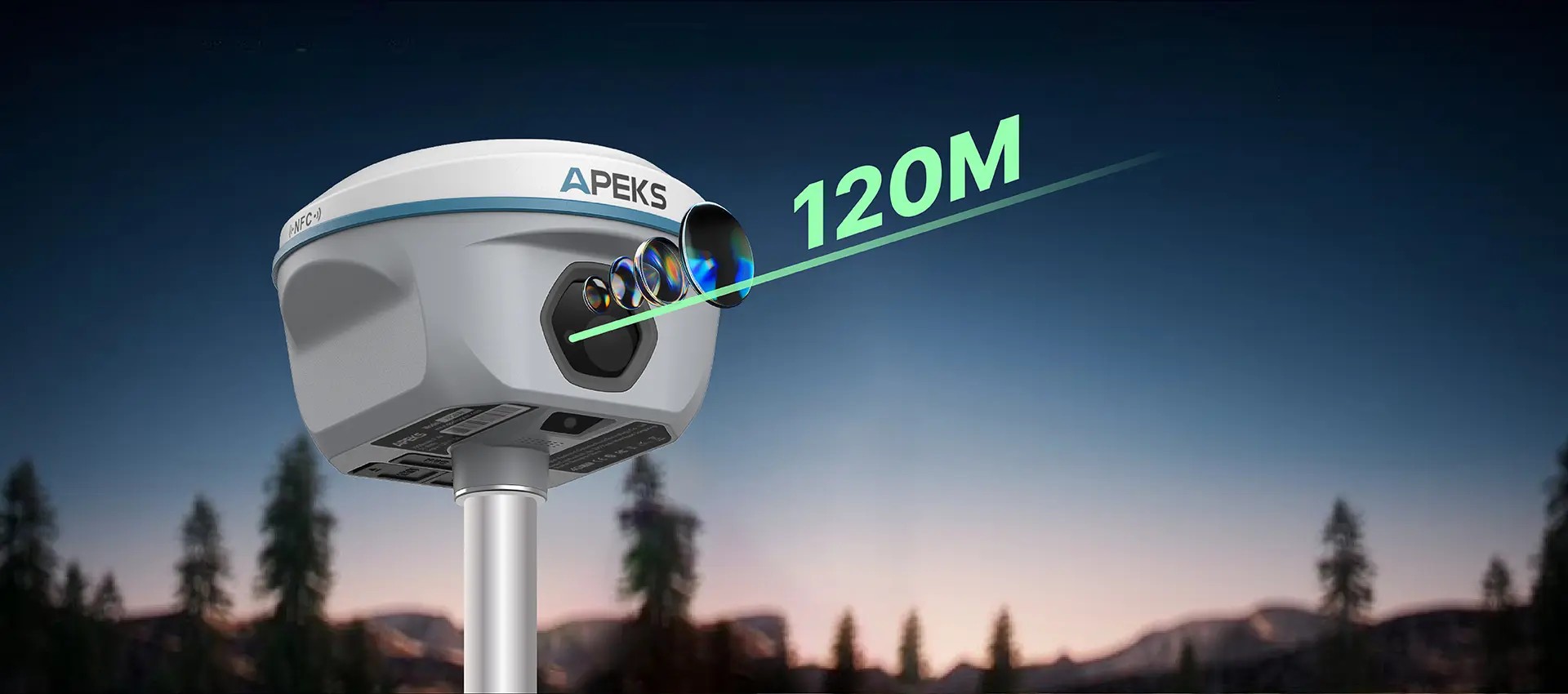

فناوری لیزر ۱۲۰M
AP40 Laser+ ترکیبی از RTK و برد لیزری ۱۲۰ متری است. این GNSS دقت میلیمتری را برای اندازهگیری غیرتماسی در مناطق خطرناک یا صعبالعبور ارائه میدهد. لیزر سبز قابل مشاهده در نور خورشید آن، امکان کار با دستگاه نشانهگیری و عکسبرداری تک نفره را فراهم میکند. این دستگاه با ارائه عملکرد در تمام شرایط آب و هوایی و سهولت استفاده، جایگزینی کارآمد و ایمن برای توتال استیشنهای سنتی است.

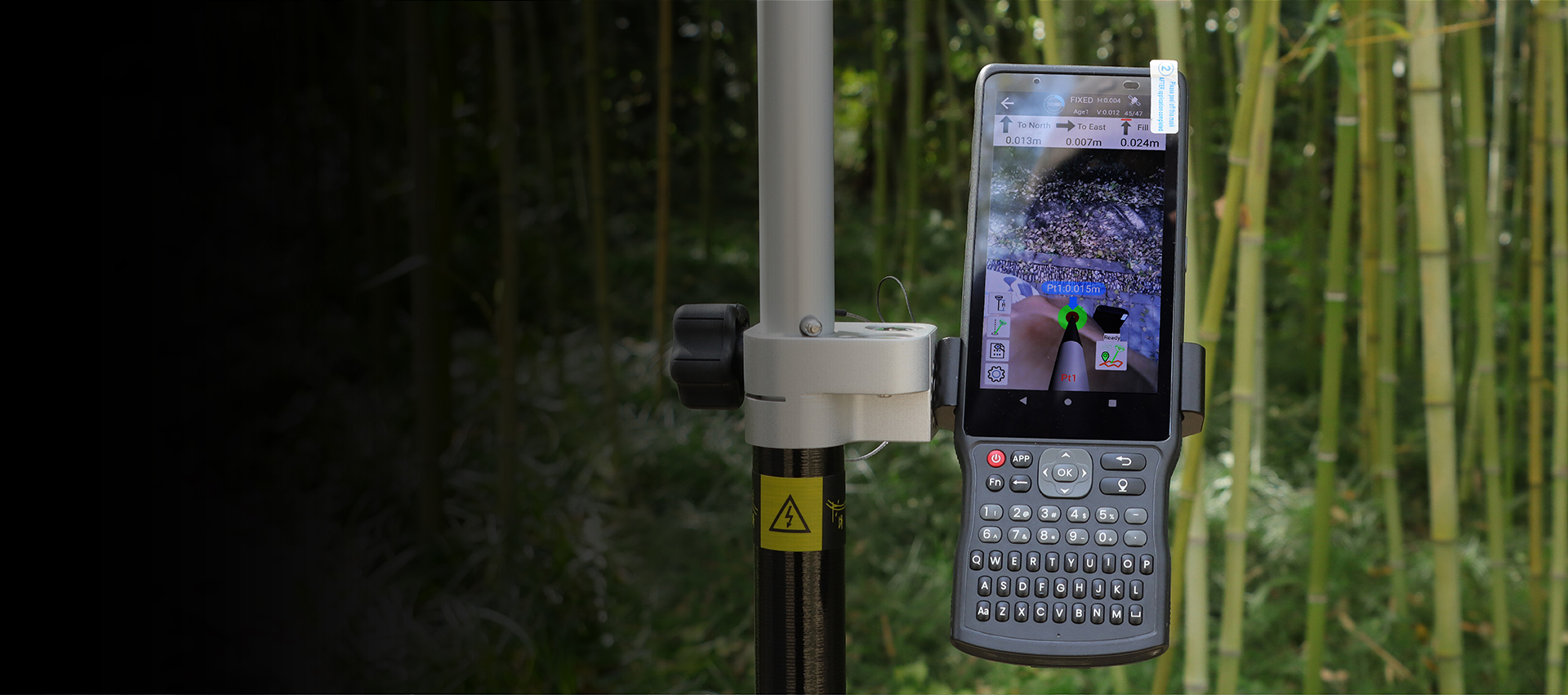

نظارت واقعیت افزوده
لیزر AP40+ با دو دوربین 5 مگاپیکسلی در جلو و عقب، امکان برداشت واقعیت افزوده (AR) فراگیر را فراهم میکند. هر دو دوربین از تجسم واقعیت افزوده (AR) در لحظه و تعویض یکپارچه پشتیبانی میکنند و برداشت دقیق و مستقیم را بدون حرکت دادن میله به جلو و عقب امکانپذیر میسازند. نقاط برداشت با فلشهای راهنمای بصری روی زمین علامتگذاری شدهاند تا موقعیتیابی سریع و دقیق انجام شود. این امر، نقشهبرداری را حتی در محیطهای چالشبرانگیز سریعتر، دقیقتر و آسانتر میکند.

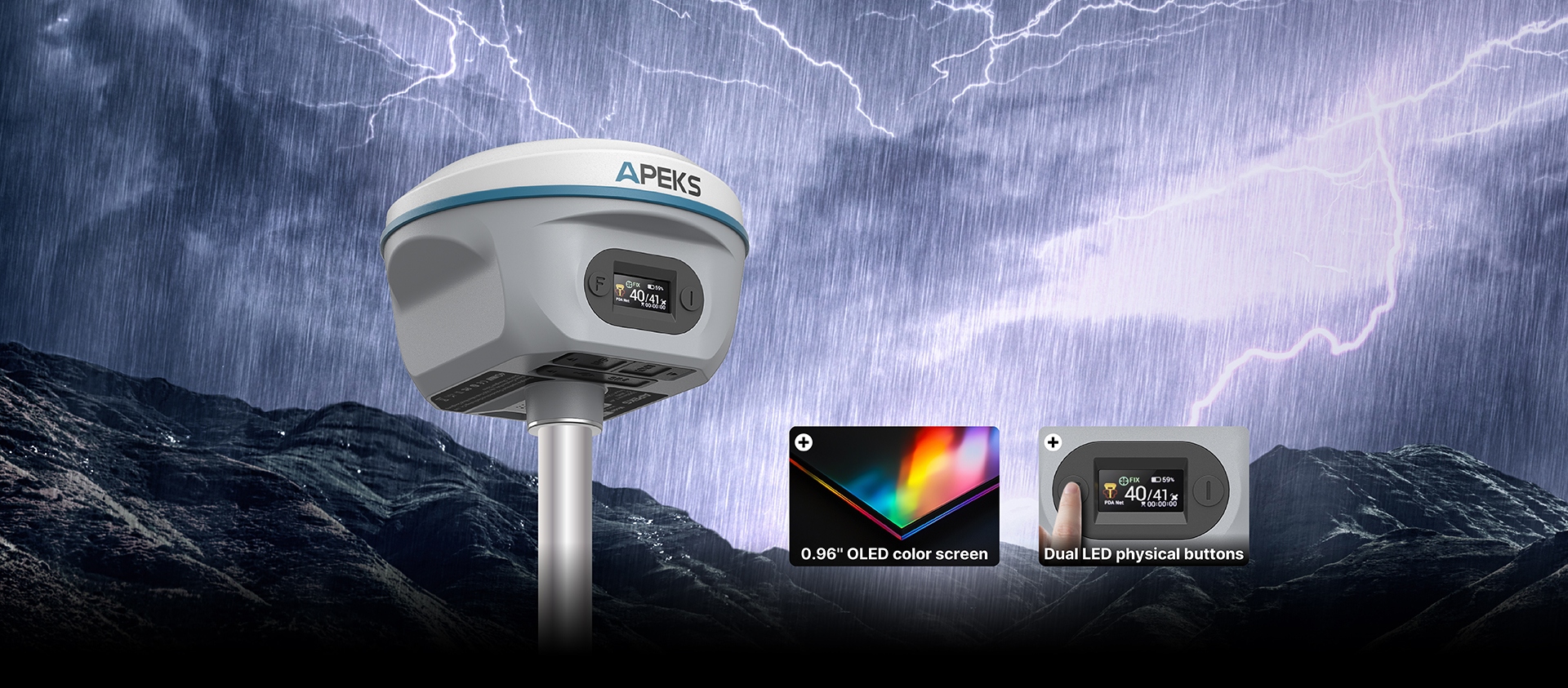

نمایشگر رنگی OLED
صفحه نمایش رنگی OLED ارتقا یافته ۰.۹۶ اینچی که
اطلاعات واضح و خوانا را در یک لحظه ارائه میدهد
نگاه. دکمههای فیزیکی DualLED امکان دسترسی سریع را فراهم میکنند.
جابجایی بین حالتها و کنترل پیوند داده،
بدون نیاز به کنترل کننده. این رابط کاربری بصری
تجربه کاربری را بهبود میبخشد و کارایی را تضمین میکند
حتی در شرایط دشوار میدانی نیز قابل استفاده است.

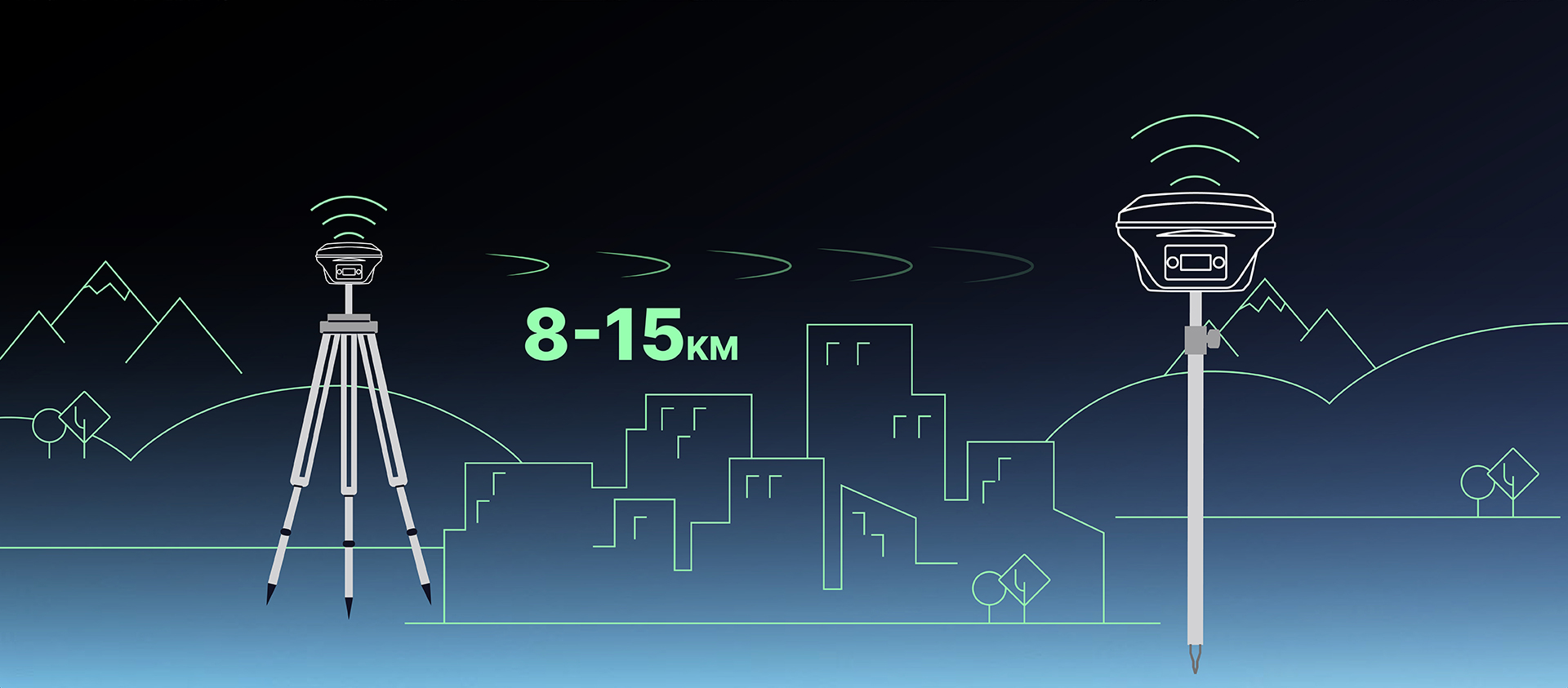

رادیو ۲ وات UHF Rx/Tx
فرستنده-گیرنده رادیویی یکپارچه داخلی میتواند محدودهای را پوشش دهد
با برد ۸ تا ۱۵ کیلومتر، به خوبی یک ایستگاه رادیویی بزرگ خارجی عمل میکند.
AP10 هم به عنوان بیس و هم به عنوان روور عمل میکند و وقتی به ... متصل میشود
شبکه GNSS RTK، یک Rover کارآمد NTRIP است.

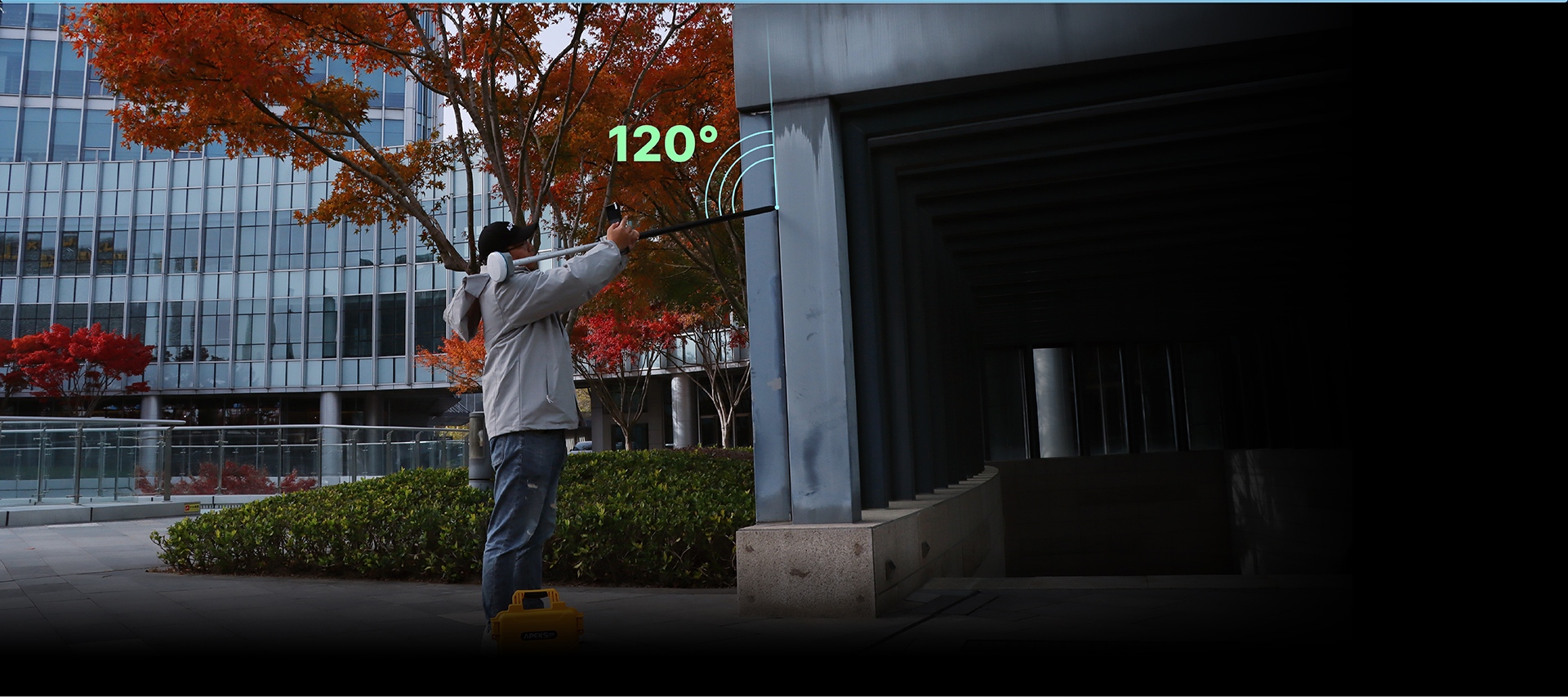

تا 120 درجه IMU
مجهز به سنسور IMU 4.0 بدون نیاز به کالیبراسیون،
AP20 صدایی دقیق و بدون تداخل ارائه میدهد
جهت گیری بدون نیاز به کالیبراسیون یا
مقداردهی اولیه. قابلیت شیب آن تا ۱۲۰ درجه
افزایش راندمان اندازهگیری تا ۵۰٪،
که آن را برای محیطهای نقشهبرداری پیچیده ایدهآل میکند.

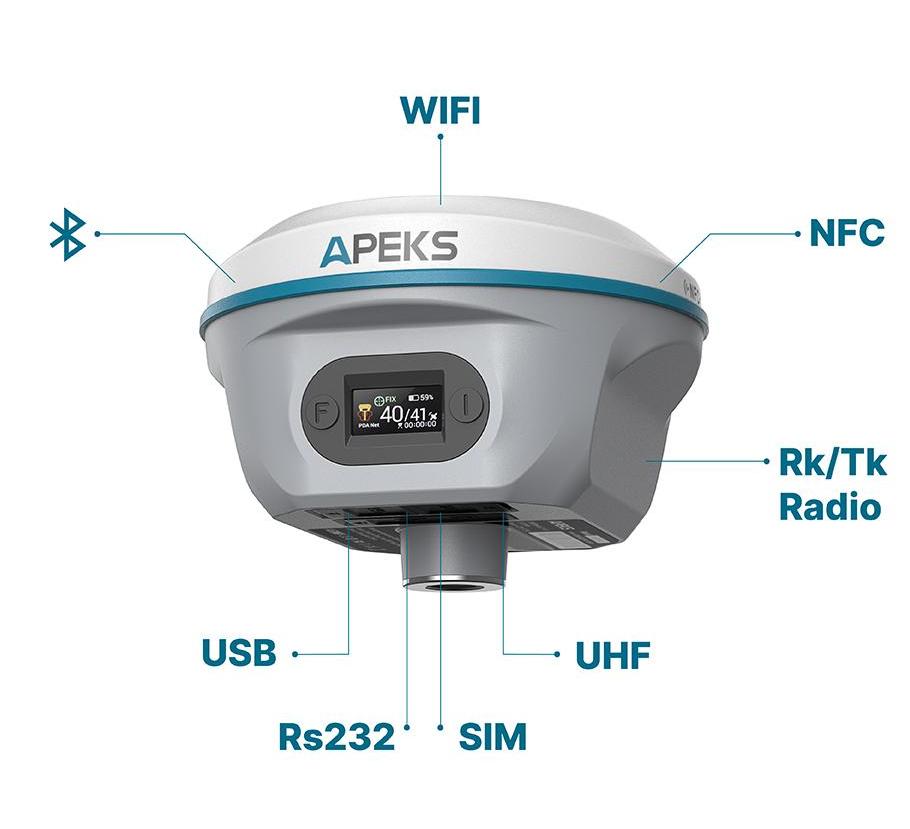

اتصال همهکاره
دستگاه GNSS از وایفای، بلوتوث، NFC، USB و درگاه سیمکارت پشتیبانی میکند و گزینههای اتصال متنوعی را برای انتقال یکپارچه دادهها، بهروزرسانیهای بلادرنگ و ارتباط از راه دور فراهم میکند. این طراحی چند رابط، انعطافپذیری را افزایش میدهد.
نرمافزار نقشهبرداری زمینی و میدانی
| ردیابی ماهوارهها | |
| کانالها | ۱۴۰۸ |
| جی پی اس | L1C/A، L2C، L2P(Y)، L5 |
| گلوناس | L1، L2، L3* |
| گالیله | E1، E5a، E5b، E6 |
| بی دی اس | B1l، B2l، B3l، B1C، B2a، B2b* |
| کیو زد اس اس | L1C/A، L1C، L2C، L5 |
| سامانه ناوبری/IRNSS | L5 |
| SBAS | L1، L5* |
| باند L | B2B-PPP و E6-HAS |
| دقت | |
| زمان واقعی سینماتیک (RTK) | ارتفاع: 8 میلیمتر ± 1 ppm RMS V: 15 میلیمتر ± 1 ppm RMS زمان اولیه سازی: کمتر از 5 ثانیه (معمولی) قابلیت اطمینان اولیه:> 99.9٪ |
| پس پردازش سینماتیک (PPK) | H: 2.5 میلیمتر ± 0.5 ppm RMS V: 5 میلیمتر ± 0.5 ppm RMS |
| پی پی پی | ارتفاع: 10 سانتیمتر RMS | ارتفاع: 20 سانتیمتر RMS |
| دیجیپیاس | ارتفاع: 0.4 متر RMS | ارتفاع: 0.8 متر RMS |
| نقطه تکی | ارتفاع: ۱.۵ متر RMS | ارتفاع: ۲.۵ متر RMS |
| مشارکت در AR | ارتفاع: 8 میلیمتر ± 1 ppm RMS V: 15 میلیمتر ± 1 ppm RMS |
| فرکانس موقعیت | ۱ هرتز ۲ هرتز ۵ هرتز ۱۰ هرتز ۲۰ هرتز ۵۰ هرتز |
| وقت اولین تعمیر است | شروع سرد شروع گرم دریافت مجدد سیگنال |
| زاویه شیب IMU | 0-120 درجه |
| دقت بررسی شیب IMU | ≤2 سانتیمتر در زاویه شیب 60 درجه |
| لیزر | |
| نوع | کلاس ۳.۰ سبز |
| محدوده | ۱۲۰ متر |
| بررسی لیزری | ±8 میلیمتر + 5 میلیمتر بر متر (زاویه شیب در محدوده 30 درجه) |
| دوربین | |
| تعداد دوربینها | ۲ |
| پیکسل | شاتر جهانی با 5 مگاپیکسل |
| نرخ فریم | 30 فریم در ثانیه |
| میدان دید | ۸۴ درجه |
| ویژگیها | دوربین پایین ۵ مگاپیکسلی، قابلیت AR stakeout را ارائه میدهد. دوربین جلوی ۵ مگاپیکسلی، اندازهگیری و نشانهگیری لیزری کمکی و ردیابی با واقعیت افزوده |
| ارتباطات | |
| رادیو UHF | 2 وات فرستنده/گیرنده، 450-470 مگاهرتز برد کاری در محیطهای ایدهآل ۸ تا ۱۵ کیلومتر است |
| پروتکل | TT450، TRIMMARK3، جنوبی، لورا نرخ لینک: 9600 بیت بر ثانیه تا 19200 بیت بر ثانیه |
| وای فای | 802.11b/g/n/ac هاتاسپات/لینک داده |
| بلوتوث | بلوتوث ۵.۲ کلاسیک/BLE اختصاصی دو حالته |
| ان اف سی | جفتسازی لمسی NFC |
| رابط کاربری وب | قابل دسترسی از طریق وای فای |
| تلفن همراه 4G | مودم 4G چند بانده با فرکانس کامل یکپارچه پشتیبانی از LTE-TDD/LTEFDD/WCDMA/CDMA2000/UMTS/HSPA+/GSM/GPRS/EDGE |
| پورت ورودی/خروجی | ۱ پورت USB Type-C (دانلود داده / شارژ) |
| ۱ پورت آنتن (رابط آنتن UHF) | |
| ۱ عدد درگاه سیمکارت (پشتیبانی از نانو سیمکارت) | |
| پورت لیمو ۱x۵ پین (RS-232) | |
| قالبهای داده | آر تی سی ام ۲.ایکس، آر تی سی ام ۳.ایکس، خروجی RINEX، NMEA 0183، VRS، NTRIP |
| ذخیرهسازی دادهها | حافظه پرسرعت ۳۲ گیگابایتی |
| برق | |
| باتری | باتری داخلی لیتیوم-یون ۷.۴ ولت ۷۰۰۰ میلیآمپر ساعت |
| مشخصات شارژ | شارژ سریع با پورت USB نوع C |
| زمان عملیات | حالت مریخ نورد: ۱۸ ساعت حالت پایه: ۷ ساعت حالت استاتیک: 20 ساعت |
| سختافزار | |
| اندازه | ۱۲۵ میلیمتر (عرض) ۸۸ میلیمتر (ارتفاع) ۴.۹۲ اینچ (عرض) ۳.۴۶ اینچ (ارتفاع) |
| وزن | ۷۵۰ گرم (۱.۶۵ پوند) |
| پنل جلویی | صفحه نمایش رنگی OLED با اندازه ۰.۹۶ اینچ ۲ چراغ LED، ۲ دکمه فیزیکی (حالت قابل تغییر، لینک داده) |
| محیطها | |
| دمای کار | -45 درجه سانتیگراد تا +75 درجه سانتیگراد |
| دمای نگهداری | -55 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت | ۱۰۰٪ عدم چگالش |
| ضد آب و گرد و غبار | IP67 |
| رها کردن | از سقوط تیرک از ارتفاع ۲ متری جان سالم به در ببرید |
| لرزش | IK08 |
